UWP-D26/42

Sistema de audio inalámbrico hibrido digital compuesto por receptor, transmisor con micrófono corbatero.

El paquete UWP-D26 incluye el transmisor portátil UTX-B40, el transmisor acoplable XLR UTX-P40 y el receptor URX-P40, más accesorios.

Sonido de alta calidad con procesamiento de audio digital de Sony

Función NFC SYNC para un ajuste de canal rápido, sencillo y seguro (admite la función IR Sync con los transmisores UTX-B40 y UTX-P40 de los receptores URX-P03, URX-P03D y URX-S03D)

Verdadera diversidad con doble sintonizador para una recepción de señal estable

Control de volumen con modo de ganancia automático

Modo aumento de volumen con ganancia de +15 dB para audio sin micrófono

Entrada LINE

Alimentación de +48V (transmisor acoplable)

Memoria de canales para cambiar rápidamente las frecuencias de recepción para usar dos transmisores

La frecuencia del transmisor se envía al receptor para emparejar a múltiples receptores con un solo transmisor

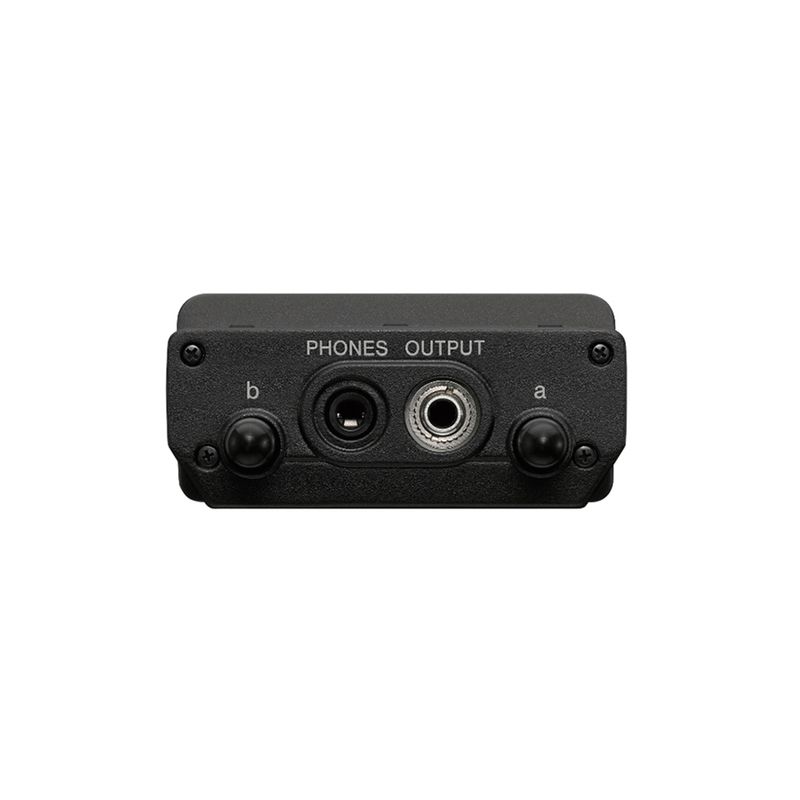

Salida de auriculares para monitoreo

Modo monitor para usar un receptor como dispositivo de monitoreo personal

Función Mute (silenciar) variable

Compatibilidad con las series WL-800/UWP de Sony

Control de nivel de salida del receptor

Panel OLED de alta visibilidad, ideal para interiores o exteriores

Conector USB para suministro de energía (solo URX-P40)

Compatibilidad con interfaz de audio digital utilizando el adaptador SMAD-P5 para Zapata Multi

Interface (MI) (opcional no incluido)

Incluye micrófono lavalier ECM-V1BMP

DATOS TECNICOS

Tipo de oscilador

Sintetizador PLL de cuarzo

Tipo de recepción

Método de diversidad real

Tipo de antena

Antena de cable de 1/4 ? de longitud de onda (ángulo ajustable)

Frecuencias de portadora

14UC: De 470,125 MHz a 541,875 MHz (canales de UHF-TV del 14 al 25)

25UC: De 536,125 MHz a 607,875 MHz (canales de UHF-TV del 25 al 36)

42LA: De 638,125 MHz a 697,875 MHz (canales de UHF-TV del 42 al 51)

90UC: De 941,625 MHz a 951,875 MHz, de 953,000 MHz a 956,125 MHz y de 956,625 MHz a 959,625 MHz

21CE: De 470,025 MHz a 542,000 MHz (canales de UHF-TV del 21 al 29)

33CE: De 566,025 MHz a 630,000 MHz (canales de UHF-TV del 33 al 40)

42CE: De 638,025 MHz a 694,000 MHz (canales de UHF-TV del 42 al 48)

38CN: De 710,025 MHz a 782,000 MHz (canales de UHF-TV del 38 al 46)

E: De 794,125 MHz a 805,875 MHz

BJ: De 806,125 MHz a 809,750 MHz

KR: De 925,125 MHz a 937,500 MHz

Respuesta en frecuencia

De 23 Hz a 18 kHz (típico) (modelos UC, U, CE, LA, CN, E y KR)

De 40 Hz a 15 kHz (típico) (modelo J)

Relación señal-ruido (típica)

60 dB (sinusoidal de 1 kHz, modulación de 5 kHz)

Distorsión (T.H.D)

0,9 % o menos (sinusoidal de 1 kHz, modulación de 5 kHz)

Retraso de audio

Aprox. 0,35 ms (salida analógica)

Aprox. 0,24 ms (salida digital)

Conector de salida de audio

Mini-jack de bloqueo de 3 polos de 3,5 mm de diámetro, conexión externa

Nivel de salida de audio

-60 dBV (mini-jack de bloqueo de 3 polos de 3,5 mm de diámetro, salida analógica, nivel de salida de audio de 0 dB)

-20 dBFS (conexión externa, salida digital, nivel de salida de audio de 0 dB)

-50 dBFS (conexión externa, salida analógica, nivel de salida de audio de 0 dB)

Rango de ajuste de salida de audio analógica

-12 dB – +12 dB (paso de 3 dB)

Conectores de salida de auriculares

Mini-jack de 3,5 mm de diámetro

Nivel de salida de los auriculares:

Máx. 10 mW (16 ohmios)

Frecuencia de señal de tono

En modo de compansión UWP-D: 32,382 kHz

En modo de compansión de UWP: 32 kHz

En modo de compansión de WL800: 32,768 kHz

Visualización

OLED

Requisitos de alimentación

3,0 V CC (dos pilas alcalinas LR6/AA)

5,0 V CC (suministrados a través del conector USB tipo C)

Duración de la batería

*Aprox. seis hora

*La duración de las pilas se ha medido con dos pilas alcalinas LR6/AA de Sony a 25 C (77 F) con el modo de visualización establecido en apagado automático.

Temperatura de funcionamiento

De 0 C a 50 C

Temperatura de almacenamiento/transporte

De -20 C a +55 C

Dimensiones

63 x 70 x 31 mm (2 1/2 x 2 7/8 x 1 1/4 pulg.) (An. x Alt. x Prof.) (sin antena)

Peso

Aprox. 131 g (4,6 oz) (sin pilas)

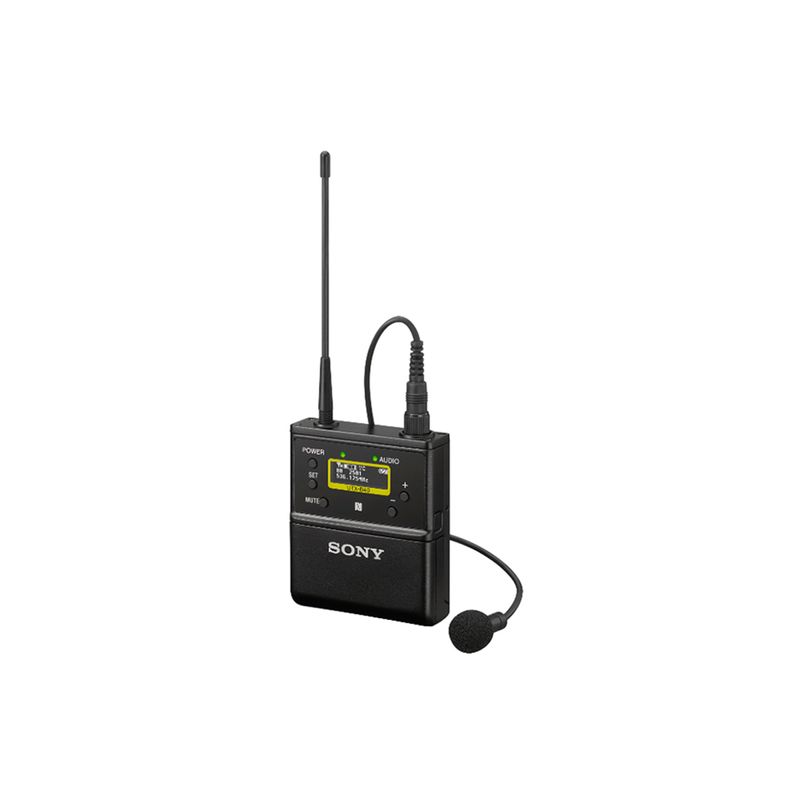

TRANSMISOR UTX-B40

Tipo de oscilador

Sintetizador PLL de cuarzo

Tipo de antena

Antena de cable de 1/4 lambda de longitud de onda

Frecuencias de portadora

14UC: De 470,125 MHz a 541,875 MHz (canales de UHF-TV del 14 al 25)

25UC: De 536,125 MHz a 607,875 MHz (canales de UHF-TV del 25 al 36)

42LA: De 638,125 MHz a 697,875 MHz (canales de UHF-TV del 42 al 51)

90UC: De 941,625 MHz a 951,875 MHz, de 953,000 MHz a 956,125 MHz y de 956,625 MHz a 959,625 MHz

21CE: De 470,025 MHz a 542,000 MHz (canales de UHF-TV del 21 al 29)

33CE: De 566,025 MHz a 630,000 MHz (canales de UHF-TV del 33 al 40)

42CE: De 638,025 MHz a 694,000 MHz (canales de UHF-TV del 42 al 48)

38CN: De 710,025 MHz a 782,000 MHz (canales de UHF-TV del 38 al 46)

E: De 794,125 MHz a 805,875 MHz

BJ: De 806,125 MHz a 809,750 MHz

KR: De 925,125 MHz a 937,500 MHz

Potencia de salida RF

30 mW/5 mW seleccionable (modelos UC, U, CE, LA y CN)

10 mW/2 mW seleccionable (modelos J, E y KR)

Tipo de cápsula

Condensador electret

Directividad

Omnidireccional

Conector de entrada

Mini-jack de bloqueo de 3 polos de 3,5 mm de diámetro

Nivel de entrada de audio de referencia

-60 dBV (entrada de micrófono, modo de ganancia establecido en normal, atenuación de 0 dB)

+4 dBu (entrada de línea)

Rango de ajuste del atenuador de audio

De 0 dB a 27 dB (incrementos de 3 dB)

Respuesta en frecuencia

De 23 Hz a 18 kHz (típico) (modelos UC, U, CE, LA, CN, E y KR)

De 40 Hz a 15 kHz (típico) (modelo J)

Relación señal-ruido (típica)

60 dB (-60 dBV, 1 kHz de entrada)

102 dB (modo de ganancia establecido en ganancia automática, máx.)

96 dB (modo de ganancia establecido en normal, máx.)

Distorsión

0,9 % o menos (-60 dBV, 1 kHz de entrada)

Retraso de audio

Aprox. 0,35 ms

Frecuencia de señal de tono

En modo de compansión UWP-D: 32,382 kHz

En modo de compansión de UWP: 32 kHz

En modo de compansión de WL800: 32,768 kHz

Visualización

OLED

Requisitos de alimentación

3,0 V CC (dos pilas alcalinas LR6/AA)

5,0 V CC (suministrados a través del conector USB tipo C)

Duración de la batería

*Aprox. 8 horas con potencia de salida de 30 mW (modelos UC, U, CE, LA y CN)

Aprox. 10 horas con potencia de salida de 10 mW (modelos J, E y KR)

*La duración de las pilas se ha medido con dos pilas alcalinas LR6/AA de Sony a 25 C

Temperatura de funcionamiento

De 0 C a 50 C

Temperatura de almacenamiento/transporte

De -20 °C a +55 C

Dimensiones

63 x 73 x 19 mm (2 1/2 x 2 7/8 x 3/4 pulg.) (An. x Alt. x Prof.) (sin antena)

Peso

Aprox. 83 g (2,9 oz) (sin pilas)

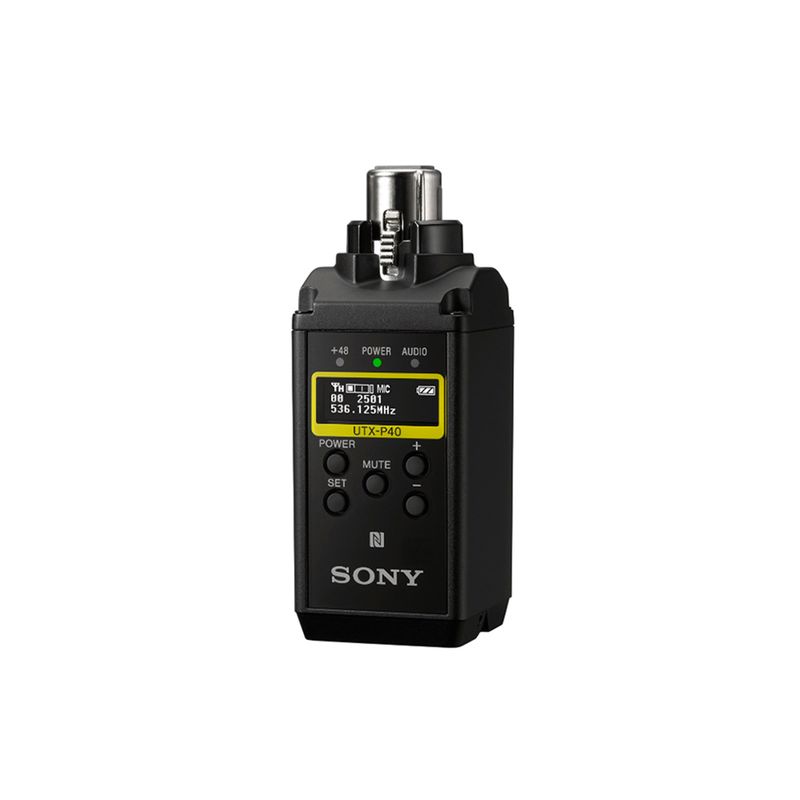

TRANSMISOR ACOPLABLE XLR UTX-P40

Tipo de oscilador

Sintetizador PLL controlado por medio de cristales

Frecuencias portadoras

14UC: 470.125 MHz a 541.875 MHz (canales UHF-TV del 14 al 25)

25UC: 536.125 MHz a 607.875 MHz (canales UHF-TV del 25 al 36)

42LA: 638.125 MHz a 697.875 MHz (canales UHF-TV del 42 al 51)

90UC: 941.625 MHz a 951.875 MHz, 953.000 MHz a 956.125 MHz y 956.625 MHz a 959.625 MHz

21CE: 470.025 MHz a 542.000 MHz (canales UHF-TV del 21 al 29)

33CE: 566.025 MHz a 630.000 MHz (canales UHF-TV del 33 al 40)

42CE: 638.025 MHz a 694.000 MHz (canales UHF-TV del 42 al 48)

38CN: 710.025 MHz a 782.000 MHz (canales UHF-TV del 38 al 46)

E: 794.125 MHz a 805.875 MHz

BJ: 806.125 MHz a 809.750 MHz

KR: 925.125 MHz a 937.500 MHz

Potencia de salida de RF

40 mW/5 mW seleccionable (modelos UC, U, LA)

30 mW/5 mW seleccionable (modelos CE, CN)

10 mW/2 mW seleccionable (modelos J, E, KR)

Conector de entrada

Tipo XLR-3-11C (hembra)

Nivel de entrada de audio de referencia

–60 dBV (entrada MIC, MODO GANANCIA configurado en NORMAL, atenuación de 0 dB)

Rango de ajuste del atenuador de audio

0 dB a 48 dB (en pasos de 3 dB)

Respuesta de frecuencia

23 Hz a 18 kHz (típico) (modelos UC, U, CE, LA, CN, E, KR)

40 Hz a 15 kHz (típico) (modelo J)

Relación señal-ruido

60 dB (-60 dBV, entrada de 1 kHz)

102 dB (MODO GANANCIA configurado en GANANCIA AUTOMÁTICA, máx.)

96 dB (MODO GANANCIA configurado en NORMAL, máx.)

Distorsión

0,9 % o menos (-60 dBV, entrada de 1 kHz)

Retardo de audio

Aprox. 0,35 ms

Frecuencia de señal de tono

En modo compresor UWP-D: 32.382 kHz

En modo compresor UWP: 32 kHz

En modo compresor WL800: 32.768 kHz

Visualización

OLED

Requerimientos de alimentación

3,0 V CC (dos baterías alcalinas LR6/AA)

5,0 V CC (provisto del conector USB tipo C)

Duración de la batería

Durante +48V OFF:

Aprox. 7 horas con potencia de salida de 40 mW (modelos UC, U, LA)

Aprox. 8 horas con potencia de salida de 30 mW (modelos CE, CN)

Aprox. 10 horas con potencia de salida de 10 mW (modelos J, E, KR)

Durante +48V ON y conexión ECM-673:

Aprox. 6 horas con potencia de salida de 40 mW (modelos UC, U, LA)

Aprox. 6 horas con potencia de salida de 30 mW (modelos CE, CN)

Aprox. 7 horas con potencia de salida de 10 mW (modelos J, E, KR)

* La duración de la batería se midió con dos baterías alcalinas Sony L R6/AA a una temperatura de 25C

Temperatura de funcionamiento

De 0 C a 50 C

Temperatura de almacenamiento/transporte

De -20 C a +55 C

Medidas

38 × 98 x 38 mm (1 1/2 x 3 7/8 x 1 1/2 pulg.) (ancho x alto x profundidad) (con conector de entrada de audio)

Peso

Aprox. 139 g (4,9 oz), (sin pilas)
